V-60HD Roland Mélangeur vidéo

V-60HD Mélangeur 6 ch. HD Video Switcher w. SDI, HDMI I/O + Smart Tally, GPI, RS-232 & IP Control – Roland

Le mélangeur vidéo Roland V-60HD est un switch vidéo plug & play avec audio pour l’évenementiel de la production.

La production vidéo est de plus en plus demandée en événementiel , avec le besoin de fonctionnalités de plus en plus évoluées. Le V-60HD simplifie vos installations et combine le meilleur des deux mondes : entrées SDI pour les caméras et entrées HDMI scalées pour les images en provenance d’ordinateurs, tablettes et autres. La combinaison de puissantes fonctionnalités audio – son multi-canal associé, entrées analogiques XLR et RCA, audio dissocié à partir de sources numériques SDI ou HDMI, ainsi qu’une variété de connexions vidéo avec bus Program et Aux – font du V-60HD un outil idéal pour répondre à de nombreuses demandes en matière de production et de vidéo événementielle.

VIDEO

• Processeur vidéo : 4:2:2 (Y/Pb/Pr), 8-bit
• Connecteurs d’entrée: SDI IN 1–4: BNC type x 4
  * Conforme à SMPTE 424M (SMPTE 425M-AB), 292M
• HDMI IN 5–6: HDMI type A x 2
  * Supporté HDCP
  * Multi-format supporté
• COMPOSANT RGB IN 6: HD DB-15 type x 1
  * ENTREE : HDMI ou composant RGB sélectionnée.
  * Multi-format supporté
• Connecteurs de sortie: SDI OUT 1–2: BNC type x 2
  * Conforme à SMPTE 424M (SMPTE 425M-AB), 292M
•  SORTIE HDMI 1–2: HDMI type A x 2
  APERCU HDMI: HDMI type A x 1
  * HDCP supporté
• formats d’entrée: SDI IN 1–4: Conforme à SMPTE 296M, SMPTE 274M
  720/59.94p, 720/50p SMPTE 296M (FORMAT switch = 720p)
  1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080i or 1080p)
  * L’entrée du signal vidéo entrelacé est convertie en signal vidéo progressif par le processeur interne.
  * Le taux de signal vidéo est sélectionné par le menu (59.94 or 50).
• HDMI IN 5:
  COMPOSANT RGB HDMI  6:
  480/59.94i, 576/50i, 480/59.94p, 576/50p
  720/59.94p, 720/50p, 1080/59.94i, 1080/50i
  1080/59.94p, 1080/50p
  VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
  WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
  FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
  UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
  * Le taux de rafraîchissement est la valeur maximum de chaque résolution.
  * Conforme à  CEA-861-E, VESA DMT Version 1.0 Revision 11.
  * 1920 x 1200/60 Hz: Suppression réduite
  * L’entrée du signal vidéo entrelacé est convertie en signal vidéo progressif par le processeur interne.
  *  Le taux de signal vidéo est sélectionné par le menu SETUP (59.94 or 50).
• Image fixe
  Windows(R) Bitmap File (.bmp)

* Maximum 1920 x 1080 pixels, couleur 24-bit, décompressé.
* Ils ne peuvent être stocké dans 2 fichiers étant sur la mémoire interne.

• Formats de sortie
  SORTIE SDI 1–2: Conforme à SMPTE 296M, 274M
  SORTIE HDMI 1–2:
  720/59.94p, 720/50p (SYSTEM FORMAT = 720p)
  1080/59.94i, 1080/50i (SYSTEM FORMAT = 1080i)
  1080/59.94p, 1080/50p (SYSTEM FORMAT = 1080p)

*Le taux de signal vidéo est sélectionné par le menu SETUP (59.94 or 50).

• APERCUS HDMI: 1080/59.94p, 1080/50p
• Effets vidéo :
• Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (30 types)
• Composition: PinP (SQUARE, CIRCLE, HEART, DIAMOND), SPLIT (4 types), DSK (Luminance Key, Chroma Key)
  Autres: Flip horizontal, sortie fade, Image fixe Capture, Playback Image fixe, Test pattern output



AUDIO

• Processeur audio: Taux d’échantillonnage: 24 bits/48 kHz
• Audio formats : ENTREE SDI: Linear PCM, 24 bits/48 kHz, 2ch (Conforme à SMPTE 299M)
• SORTIE SDI: Linear PCM, 24 bits/48 kHz, 8ch (Conforme à SMPTE 299M)
• SORTIE HDMI: Linear PCM, 24 bits/48 kHz, 2chInput Connecteurs Digital: SDI IN 1–4: BNC tyep x 4
• HDMI IN 5–6 (HDMI Type A 19 pins) x 2
• Analogie: ENTREE AUDIO 1–4: Combo type (XLR, 1/4-pouces TRS phone), alimentation fantôme
• ENTREE AUDIO  5–6: RCA phono type alimentation fantôme DC 48 V (déchargé au maximum), 10 mA (chargé au maximum)
  *Valeur courante par chaîne

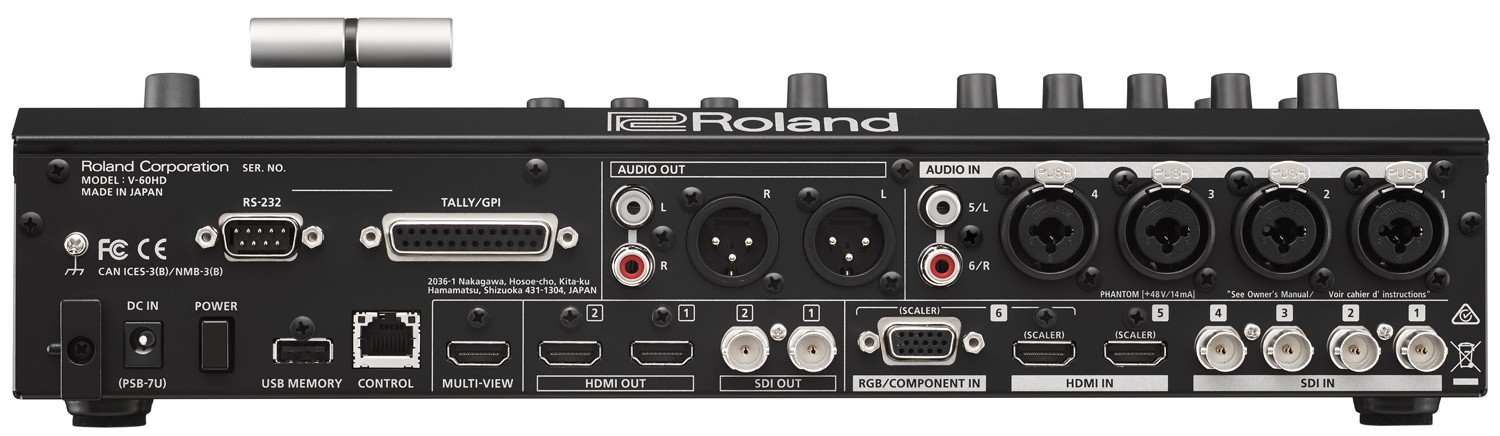

• Connecteurs de sortie :
  Digital: SORTIE SDI  1–2: BNC type x 2
  SORTIE HDMI 1–2: HDMI type A x 2
• APERCU HDMI: HDMI type A x 1
• Analogie: SORTIE AUDIO: XLR type
• SORTIE AUDIO: RCA phono type
• PHONES: Stereo 1/4-pouces type phone
• Niveau d’entrée
  ENTREE AUDIO 1–4: -60–+4 dBu (Maximum: +22 dBu)
  ENTREE AUDIO 5–6: -10 dBu (Maximum: +8 dBu)
• Entrée Impédance
  AUDIO IN 1–4: 10 k ohms (HEAD AMP GAIN 0–23 dB), 5 k ohms (HEAD AMP GAIN 24–+64 dBu)
  AUDIO IN 5–6: 15 k ohms
• Niveau de sortie:
  SORTIE AUDIO (XLR): +4 dBu (Maximum: +22 dBu)
  SORTIE AUDIO (RCA): -10 dBu (Maximum: +8 dBu)
  PHONES: 92 mW + 92 mW (32 ohms)
• Sortie impédance :
  SORTIE AUDIO (XLR): 600 ohms
  SORTIE AUDIO (RCA): 1 k ohm
  PHONES: 10 ohms
• Effets audio
  Auto Mixing, EQ, Delay, Compresseur, HPF, Gate, Multi-Band Compresseur, Limiter

OTHERS

Autres connecteurs :

USB: USB type A (Pour mémoire USB)

TALLY/GPI:type DB-25  (Female) (Tally: 12, GPI: 8)

RS-232: type DB-9  (Male) * pour télécommande de contrôle

LAN: RJ45 100BASE-TX *pour télécommande de contrôle



Autres fonctions

• MEMOIRE (8 types)
• Fonction de panneau de verrouillage
• Emulateur EDID
• Ecran : Graphique LCD: 128 x 64 dots
• Alimentation électrique: Adaptateur AC
• Current Draw : 3.1 A
• Consommation électrique : 37.0 W
• Fonctionnement de température: +0 to +40 degrés Celsius
• +32 to +104 degrés Fahrenheit Dimensions 356 (W) x 221 (D) x 96 (H) mm
• 14-1/16 (W) x 8-3/4 (D) x 3-13/16 (H) pouces
• POIDS : (sans adaptateur AC) 3.0 kg
• 6 lbs 10 oz

Accessoires :

• Guide d’utilisation, adaptateur AC, câble d’alimentation
